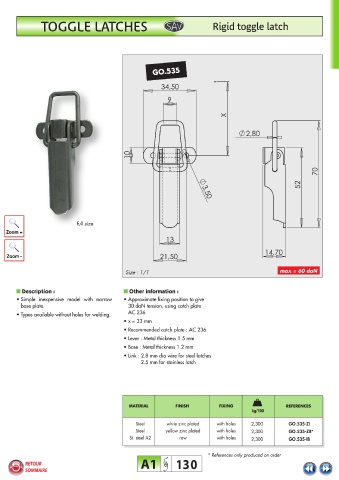

GRENOUILLÈRE RIGIDEA ANNEAU
34,50
9
X
2,80
10
59
41
Taille réelle 3,50
13
14,70 Zoom +
21,50
Echelle : 1/1 max = 50 daN
Zoom -
Description Renseignements complémentaires :
- Levier : métal de 15/10 e - Cote approximative de montage avec le
- Patte de fixation : métal de 12/10 , crochet AC. 236 : X= 33 mm pour une
e
2 trous de Ø 3,5 mm ou non percée tension d’environ 30 daN.
pour soudure. - Crochet standard : Modèle AC. 236, modèle
- Anneau : fil de Ø 2,8 mm (inox Ø 2,5 mm) (voir pages B1/170).
- Pour tout autre crochet, se reporter aux
pages B1.
Elément d’assemblage :
-1 rivet foré Ø 3 mm.
MATIERE FINITION FIXATION REFERENCES
kg/100
Acier zingage blanc avec trous 1,800 GO.534-ZI
Acier zingage bichromaté avec trous 1,800 GO.534-ZB*
Inox A2 brut avec trous 1,800 GO.534-IB
* Articles fabriqués sur demande.
