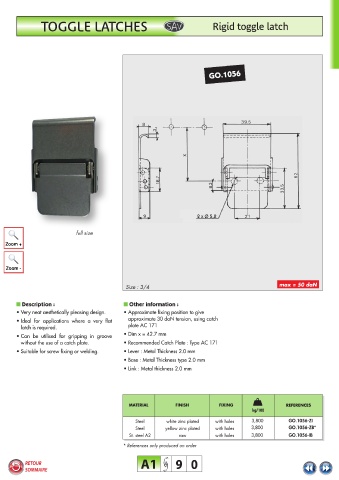

4040076-02-Grenouil rigides 10/11/04 10:17 Page 10
2 x Ø 5,2
Taille réelle
Zoom +
Zoom -
Echelle : 3/4 max = 50 daN
Description Caractéristiques : Renseignements complémentaires :
- Levier : métal de 12/10 e - Très bon aspect esthétique. -Cote approximative de montage avec le
- Patte de fixation : métal de 12/10 , - Elément unique levier - patte d’accrochage. crochet AC. 171 : X= 42,7 mm pour
e
2trous de Ø 5,2 mm. - Modèle extra-plat. une tension d’environ 30 daN.
- Biellettes de débattement : métal de - Crochet utilisable : Modèle AC.171 (voir
12/10 . page B1/140).
e
- Eléments d’assemblage : 4 pivots en inox -Pour tout autre crochet, se reporter aux
18/8. pages B1.
- Nous consulter pour toute matière ou
finition ne figurant pas sur le tableau ci-
dessous.
MATIERE FINITION FIXATION REFERENCES
kg/100
Acier zingage blanc avec trous 3,800 GO.56-ZI
Acier zingage bichromaté avec trous 3,800 GO.56-ZB*
Inox A2 brut avec trous 3,800 GO.56-IB
* Articles fabriqués sur demande.
