4040076-05-Grenouil reglable 10/11/04 10:42 Page 18

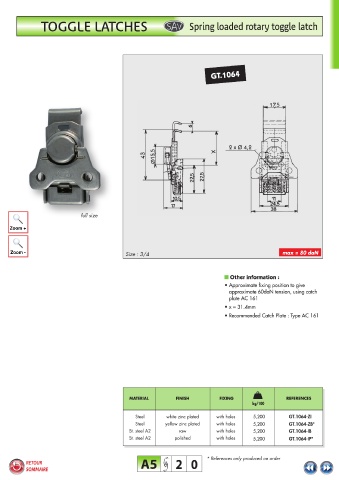

GRENOUILLÈRE TOURNANTE

Taille réelle
2 x Ø 4,2

Zoom +

Echelle : 3/4 max = 80 daN
Zoom -
Pattes d’accrochage en différentes formes et
longueurs

Description - En position ouverte, l’ensemble se rabat Renseignements complémentaires :
-Boitier : métal de 12/10 . entièrement. - La cote approximative de montage :
e
- Patte de fixation : métal de 12/10 , - Possibilité de plombage. X= 32,7 mm pour une tension d’environ
e
2trous de Ø 4,2 mm. - Très grande sécurité à l’ouverture 60 daN.
- Patte d’accrochage : acier trempé ou accidentelle (lors de vibrations, par - Course de déplacement : 6 mm.
inox 18/8 de 15/10 . exemple). - Crochet utilisable : Modèle AC. 161 (voir
e
- Papillon de manœuvre : métal de -Permet une utilisation sans joint et une page B1/120).
25/10 . plus grande souplesse dans les -Pour tout autre crochet, se reporter aux
e
- Capot de l’excentrique : embouti en inox tolérances de positionnement. pages B1.
18/8 de 10/10 . -Modèle conçu pour accrochage en
e
- Ressort de torsion : corde à piano en gorge.
inox 18/8 dans tous les modèles. -Adaptation éventuelle de pattes
d’accrochage de différentes longueurs.

Caractéristiques : MATIERE FINITION FIXATION REFERENCES
- Fermeture par excentrique en tournant le kg/100
papillon de manœuvre.
-Rappel automatique du papillon par un Acier zingage blanc avec trous 3,900 GT.64-ZI
système de ressort. Acier zingage bichromaté avec trous 3,900 GT.64-ZB*
- Bonne résistance à la traction. Inox A2 brut avec trous 3,900 GT.64-IB
-Manœuvre aisée. Inox A2 polissage avec trous 3,900 GT.64-IP*
- Encombrement réduit.

* Articles fabriqués sur demande.
