4040076-05-Grenouil reglable 10/11/04 10:42 Page 19

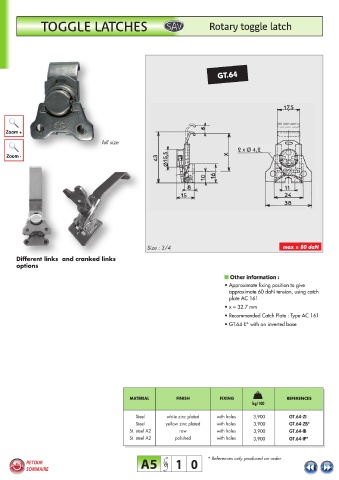

GRENOUILLÈRE TOURNANTE A RESSORT

Zoom +

2 x Ø 4,2
Zoom -

Taille réelle

Echelle : 3/4 max = 80 daN

Description - Rappel automatique du papillon par un Renseignements complémentaires :
- Boitier : métal de 12/10 . ressort. -La cote approximative de montage :
e
- Patte de fixation : métal de 20/10 , - Compensation des tolérances sur cotes X= 31,4 mm pour une tension d’environ
e
2trous de Ø 4,2 mm. de montage par 4 ressorts. 60 daN.
- Patte d’accrochage : acier trempé ou - Maintien de l’ensemble basculant en - Course de déplacement : 6 mm.
inox 18/8 de 15/10 . position ouverte par friction. - Crochet utilisable : Modèle AC. 161 (voir
e
- Papillon de manœuvre : métal de - Modèle conçu par accrochage en gorge. page B1/120).
25/10 . - Adaptation possible de pattes -Pour tout autre crochet, se reporter aux
e
- Capuchon : embouti, métal de 10/10 . d’accrochage de différentes longueurs. pages B1.
e
- Support-capuchon : métal de 15/10 .
e
- Carter-arrière : métal de 15/10 .
e
- Ressort de torsion : corde à piano en
inox.
- Eléments d’assemblage : 1 axe-ressort en
corde à piano inox, 1 pivot en inox
18/8; 1 entretoise en inox 18/8;
2 rondelles en inox 18/8.

MATIERE FINITION FIXATION REFERENCES
kg/100
Caractéristiques :
- Fermeture par excentrique en tournant le Acier zingage blanc avec trous 5,200 GT.1064-ZI
papillon de manœuvre. Acier zingage bichromaté avec trous 5,200 GT.1064-ZB*
- Possibilité de plombage. Inox A2 brut avec trous 5,200 GT.1064-IB
- Epingle de limitation d’ouverture Inox A2 polissage avec trous 5,200 GT.1064-IP*
adaptable.
* Articles fabriqués sur demande.
