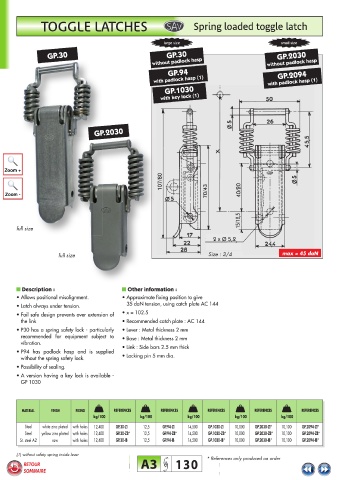

GRENOUILLÈRE-RESSORT A BIELLETTES

Zoom +

Zoom -

3 x Ø 5,2

Taille réelle Echelle : 2/3 max = 65 daN

Description Caractéristiques : Renseignements complémentaires :
- Levier : métal de 20/10 . e - Grande robustesse. - Cote approximative de montage : avec le
- Patte de fixation : acier ou inox 18/8 de -Verrouillage à bille du levier sur la patte crochet AC. 143 (au trou inférieur) :
20/10 , 3 trous de Ø 5,2 mm. de fixation, d’où très grande résistance X= 134 mm pour une tension d’environ
e
- Biellettes latérales intérieures : acier ou aux vibrations et aux chocs tendant à 55 daN.
inox 18/8 de 25/10 . ouvrir la grenouillère. - Crochet standard : Modèle AC.143 (voir
e
- Biellettes latérales extérieures : acier ou - Possibilité de plombage. page B1/70).
inox 18/8 de 25/10 . -Tolérances de positionnement élargies. - Pour tout autre crochet, se reporter aux
e
- Ressorts de compression : corde à piano - Manœuvre aisée. pages B1.
Ø 19/10 en acier, Ø 20/10 en inox 18/8. - Nous consulter pour toute matière ou
e
e
- Ressort de verrouillage : acier ou inox finition ne figurant pas sur le tableau ci-
18/8 de 15/10 (GP.31). (1) Ces modèles ne sont pas équipés de dessous.
e
-Plot de verrouillage : riveté inox 18/8 (GP.31). verrouillage à ressort.
-Eléments d’assemblage : 1 axe de
Ø5 mm, riveté en inox, 1 rivet de Ø3 - Variante à serrure : serrure à came
mm, inox 18/8 ; 2 entretoises Ø5 mm, batteuse cylindre à paillettes, fournie
rivetées, acier ou inox 18/8. avec 2 clés.
MATIERE FINITION FIXATION REFERENCES REFERENCES REFERENCES
kg/100 kg/100 kg/100

Acier zingage blanc avec trous 17,500 GP.31-ZI 19,300 GP.95-ZI 21,600 GP.1031-ZI*
Acier zingage bicromaté avec trous 17,500 GP.31-ZB* 19,300 GP.95-ZB* 21,600 GP.1031-ZB*
Inox A2 brut avec trous 17,500 GP.31-IB 19,300 GP.95-IB 21,600 GP.1031-IB*
