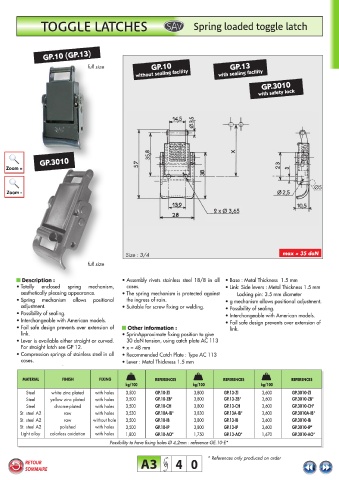

GRENOUILLÈRE-RESSORT A BIELLETTES

39,5 Zoom +

Zoom -

Taille réelle 2 x Ø 3,1

Echelle : 3/4 max = 30 daN

Description Caractéristiques : Renseignements complémentaires :
- Levier : métal de 15/10 . e -Très bonne souplesse d’utilisation. - Cote approximative de montage :
- Patte de fixation : métal de 20/10 , -Tolérances de positionnement élargies. -Avec le crochet AC. 101:X1 = 56 mm
e
2 trous de Ø 3,1 mm dont 1 fraisé. - Particulièrement recommandée en cas pour une tension d’environ 20 daN.
- Biellettes latérales intérieures : inox 18/8 d’absence de joint. -Avec le crochet AC. 104:X2 = 67,1 mm
de 15/10 dans tous les modèles. - Le modèle en acier inox est étudié pour pour une tension d’environ 20 daN.
e
- Biellettes latérales extérieures : inox 18/8 offrir de meilleures garanties de - Crochets standards : Modèle AC.101 et
de 15/10 dans tous les modèles. résistance à la corrosion. AC. 104 (voir page B1/10).
e
- Ressorts de compression : corde à piano, - Pour tout autre crochet, se reporter aux
Ø 13/10 en acier (zingage blanc), pages B1.
e
Ø 14/10 en inox - Nous consulter pour toute matière ou
e
- Eléments d’assemblage : 2 entretoises de finition ne figurant pas sur le tableau ci-
Ø3 mm, rivetées, inox 18/8 dans tous dessous.
les modèles.

MATIERE FINITION FIXATION REFERENCES
kg/100
Acier zingage blanc avec trous 3,000 GP.9-ZI
Acier zingage bichromaté avec trous 3,000 GP.9-ZB*
Inox A2 brut avec trous 3,000 GP.9-IB
