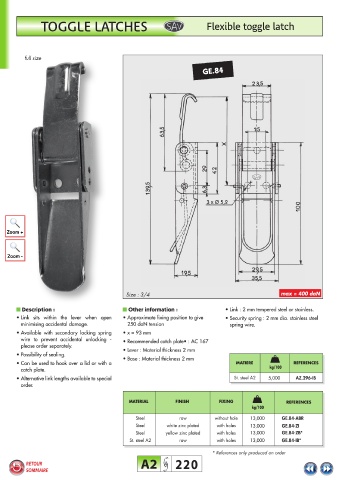

GRENOUILLÈRE ÉLASTIQUE A PATTE D’ACCROCHAGE RABATTABLE

2 x Ø 5,2

Zoom +
Taille réelle

Echelle : 3/4 max = 250 daN
Zoom -

Description Caractéristiques : Renseignements complémentaires :
- Levier : métal de 15/10 . - Lorsque la grenouillère est ouverte, la - Cote approximative de montage :
e
- Patte de fixation : métal de 20/10 ; patte d’accrochage se rabat entièrement X= 32 mm pour une tension d’environ
e
2 trous Ø 5,2 mm. dans le levier, évitant ainsi tout risque de 120 daN.
- Patte d’accrochage : roulée sur axe, détérioration. - Nous consulter pour toute matière ou
acier trempé 15/10 . (Renforcée quand - Modèle de dimensions réduites finition ne figurant pas sur le tableau ci-
e
elle est en inox). permettant une grande résistance à la dessous.
- Eléments d’assemblage : 1 axe Ø4 mm, traction.
riveté, inox 18/8 ; 2 pivots - Possibilité de plombage.
d’articulation, rivetés en inox 18/8. - Fermeture et ouverture aisées.
- Possibilité d’équiper cette grenouillère de
pattes d’accrochage de longueurs
Variante différentes.
- Le modèle GE.85-FZB est équipé d’une - Spécialement conçue pour accrochage
en gorge, large surface d’appui de la
patte d’accrochage de 60 mm. patte d’accrochage.
- Le modèle GE.85-GIB est équipé d’une
patte d’accrochage en inox de 60 mm
renforcée.
MATIERE FINITION FIXATION REFERENCES
kg/100
Acier zingage blanc avec trous 5,700 GE.85-ZI
Acier zingage bichromaté avec trous 5,700 GE.85-ZB*
Inox A2 brut avec trous 5,700 GE.85-EIB
Acier zingage blanc avec trous 5,800 GE.85-FZI
Acier zingage bichromaté avec trous 5,800 GE.85-FZB*
Inox A2 brut avec trous 5,800 GE.85-GIB*
