4040076-03-Grenouil elastiques 10/11/04 10:26 Page 7

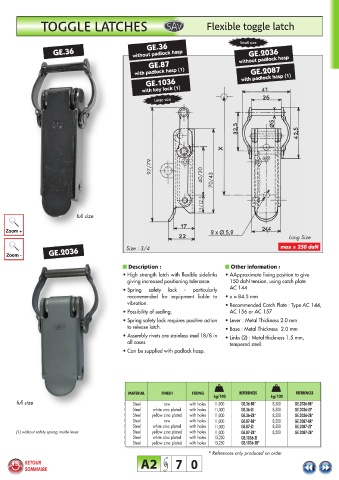

GRENOUILLÈRE ÉLASTIQUE A BIELLETTES

Zoom +

Zoom -

3 x Ø 5,2
Taille réelle max = 300 daN

Description - Possibilité de plombage. - Crochet standard : Modèle AC.143
- Levier : métal de 20/10 e - Interchangeable avec le fermoir GO.33 (voir page B1/70).
- Patte de fixation : métal de 20/10 , ou GO.80 - Pour tout autre crochet, se reporter aux
e
3trous de Ø 5,2 mm. pages B1.
- Biellettes : galbées, acier trempé de Renseignements complémentaires : - Nous consulter pour toute matière ou
15/10 . finition ne figurant pas sur le tableau ci-
e
- Ressort de verrouillage : feuillard écroui - Cote approximative de montage : dessous.
de 12/10 e avec le crochet AC.143 X= 116,5 mm (1) Ce modèle n’est pas équipé de
- Plot de verrouillage : riveté, inox de pour une tension d’environ 200 daN. verrouillage à ressort.
18/8 dans tous les cas.
- Serrure : à came batteuse : cylindre à
paillettes. Fournie avec 2 clés.
- Fourchette de fixation : acier à ressort. MATIERE FINITION FIXATION REFERENCES
- Modèle GE.82 = Moitié de qtté avec clé kg/100
n° 92236 et clé n° 92226
- Modèle GE.82 J= Clé n° 92236 Acier décapé avec trous 17,100 GE.35-BR*
- Modèle GE.82 K= Clé n° 92226 Acier zingage bichromaté avec trous 17,100 GE.35-ZB*
Acier décapé avec trous 17,100 GE.86-BR*
Caractéristiques : Acier zingage bichromaté avec trous 17,100 GE.86-ZB*
-Très grande robustesse. Acier zingage blanc avec trous 20,000 GE.82-ZI
-Elasticité garantie par les biellettes-ressort. Acier zingage bichromaté avec trous 20,000 GE.82-ZB*
Plus grande souplesse d’utilisation et Acier zingage blanc avec trous 20,000 GE.82 JZI* / KZI*
tolérances depositionnement élargies. Acier zingage bichromaté avec trous 20,000 GE.82 JZB* / KZB*
- Verrouillage du levier en position fermée
(particulièrement recommandé pour des
appareils soumis à des vibrations). *Articles fabriqués sur demande.
